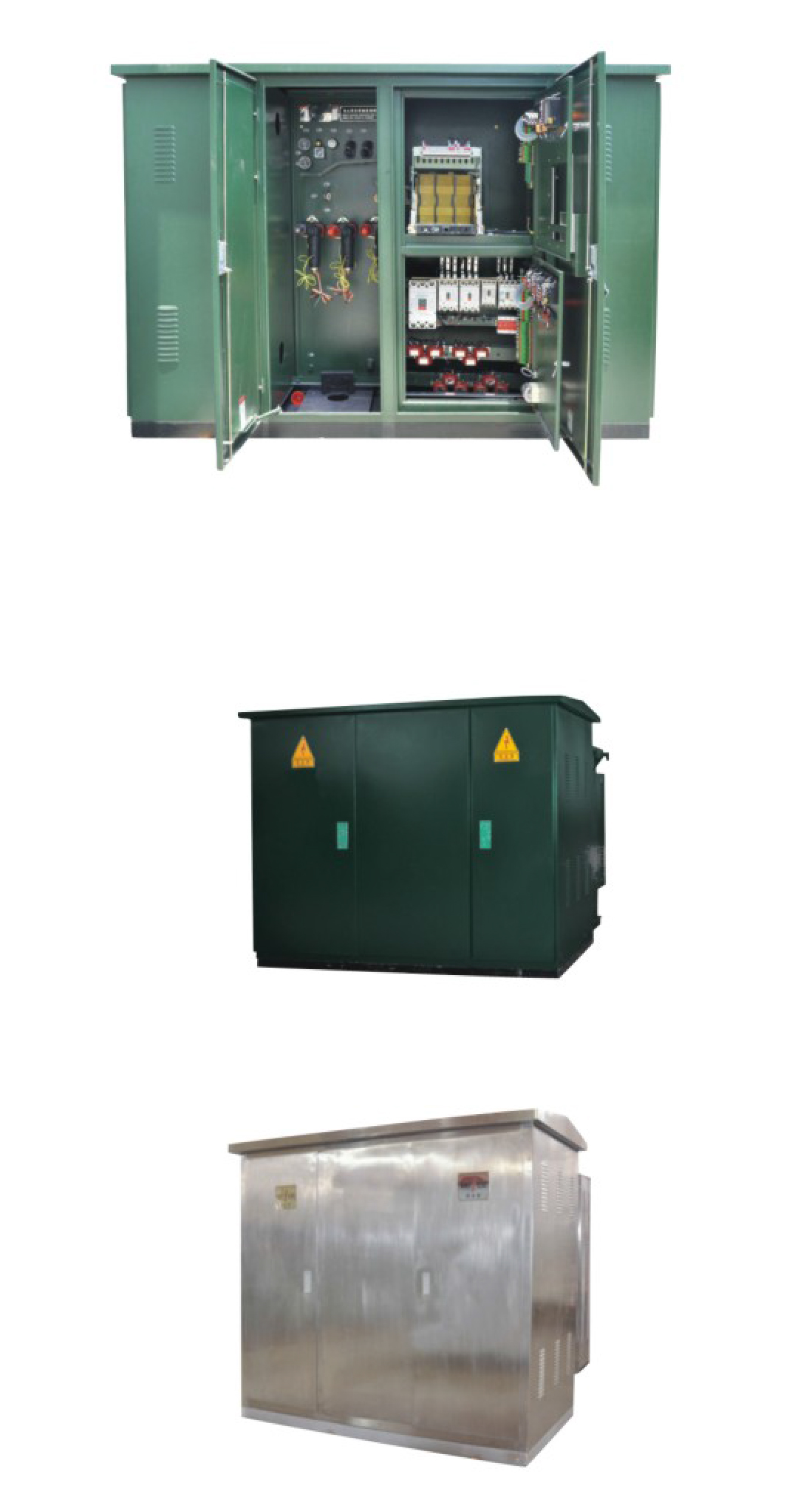

產品概述

YB-12/0.4預裝式變電站是國產化美式箱變。該產品作為電纜化配電網中重要的供電單元，集高壓控制、保護、變電、以及 配電設備于一體的成套預裝產品，廣泛應用于城鄉配電網之中。

該產品將高壓負荷開關、高壓熔斷器置于變壓器油中，具有與變壓器器身共箱或分箱兩種結構形式。油箱采用全密封結構， 配有油溫表、油位表、壓力表、壓力釋放閥、放油閥等元件以監測變壓器運行狀況。

該產品分為環網型、終端型及電源型供電方式。為了使此種產品更適合于我國電網的實際要求，公司又推了插拔型干式熔斷器，熔絲的熔斷不影響變壓器油的性能。根椐低壓饋出要求的復雜程度，YB-12/0.4型產品分為標準型、加強型和綜合型三種外殼形式，使用戶和設計單位在選型時，做到更靈活、更經濟。

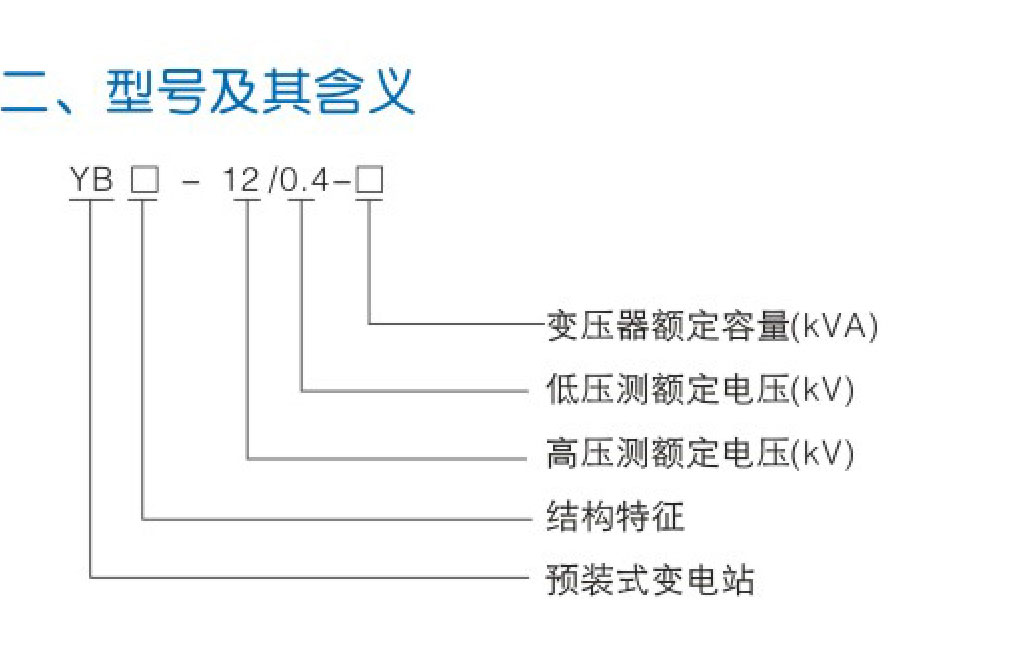

主要參數

三、使用環境

1.環境溫度:最高氣溫+40℃，最低氣溫-30°℃;

2.海拔≤1000m;

3.風速:相當34m/s(不大于700pa);

4.濕度:日相對濕度平均值不大于95%，月相對濕度平均值不大于95%;

5.防震:水平加速不大于0.4m/s2;垂直加速度不大于0.15m/s2;

6.安裝地點傾斜度:不大于3°;

7.安裝環境:周圍空氣不受腐蝕性、可燃性氣體等明顯污染，安裝地點無劇烈震動; 8.訂購本產品超出上述條件的規定時，可與本公司協商。

四、產品優點

1.結構緊湊，體積小，僅為同容量國產歐式箱變的1/3~1/5左右，大大減少占地面積。

2.全密封，全絕緣結構，無需絕緣距離，可靠保護人身安全。

3.高壓接線即可用于環網，又可用于終端，供電方式靈活，可靠性高。

4.變壓器性能卓越;低損耗、低噪音、低溫升:過載能力強，抗短路，耐沖擊能力強。

5.滿足各種低壓饋出要求，可按方案選擇，亦可自行設計。 6.電纜頭有20OA肘型插頭及600A“T”型固定式電纜接頭兩種，均可配置全絕緣氧化 鋅避雷針器，200A型電纜頭可以帶負荷插拔，又可以起到隔離開關的作用。

五、產品結構特點

箱殼骨架結構采用槽鋼及角鋼制造，有較高的機械強度，外殼采用鋁合金板等材料制造，表面光滑平整，產品美觀大方，且具較好的防腐性能。箱體的基座高出地基300~600mm。柜殼所有的門均向外開，開啟角度大于90°，且設定位裝置。并裝有把手、暗門和能防雨、防堵、防銹的暗鎖。箱體均為全密封防盜結構﹔為保證在一般周圍空氣溫度下運行時，所有的電器設備的溫度不超過其最大允許溫度，箱體設有足夠的自然通風口和隔熱措施。 預裝式變電站的箱體設有專用接地導體，該接地導體上設有與接地網相連的固定連接端子，其數量為兩個以上，有明顯的接地標志。接地端子為直徑不小于12mm和銅質螺栓。接地導體采用銅帶，其電流密度不大于20OS/mm?載面不小于30mm'，并保證 流過最大短路電流時不發生過熱或影響周圍物體的安全。專用接地導體所承受的動、熱穩定電流應與高壓配電裝置的接地方式相配合。
